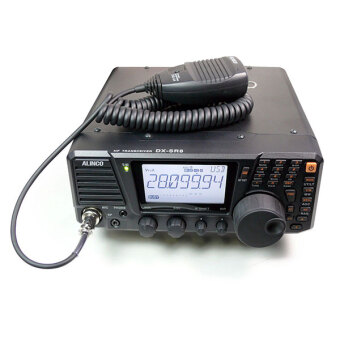

Alinco как фирма, отличается прагматичностью подхода к разрабатываемым моделям. В схемотехнике используются не инновационные, но проверенные временем решения, которые себя хорошо зарекомендовали, одновременно с этим Alinco пытается предложить потребителю своё видение современной связной аппаратуры, без применения цифровой обработки сигнала. Приёмник построен по классической схеме с преобразованием вверх. На входе стоят 8 широкополосных фильтров, переключение осуществляется диодами. Перед фильтрами установлен аттенюатор - 20дб. Далее идёт отключаемый УВЧ и первый смеситель по двухтактной схеме на полевиках. Затем фильтр первой ПЧ на частоту 71.75МГц., далее УПЧ и ещё один фильтр, затем смеситель. Вторая ПЧ 455кГц, имеет три переключаемых фильтра шириной 9кГц, 2.4кГц и 1кГц. Они используются для разных режимов работы. Другие фильтры в трансивер установить нельзя. После фильтров идёт УПЧ и далее сигнал детектируется. Приёмник может принимать АМ, ЧМ, SSB и CW. В зависимости от режима происходит коммутация. Все каскады ПЧ охвачены системой автоматической регулировки усиления (АРУ). После детектирования сигнал поступает на УНЧ. Вобщем, всё как обычно. Приёмник аналоговый, без цифровой обработки сигнала, установка дополнительного модуля DSP не предусмотрена.
Передатчик также классический, цифровая обработка не применяется. Для формирования сигнала передатчика используются те же фильтры что и для приёмника. Два последних каскада усилителя мощности выполнены по двухтактной схеме на мощных полевиках. Между каскадами стоят широкополосные трансформаторы, на выходе фильтры. Встроенного антенного тюнера нет и место для него не предусмотрено. Однако, нужно отметить что Alinco предлагает хороший внешний тюнер EDX-2, который может согласовать любой кусок провода на любой частоте, а нужен ли встроенный тюнер в простом трансивере это ещё вопрос. Качество модуляции в режимах ЧМ, АМ, SSB нареканий не вызывает, оно стандартное, никаких эквалайзеров и корректировок АЧХ в микрофонном усилителе нет. Усиление микрофона оперативно не регулируется, но его можно изменить под себя путём вскрытия крышки, там есть подстроечный резистор для этого. Отключаемый Speech Compressor полезная функция в современном эфире, его работа заметна. Особенно приятно что он работает во всех голосовых режимах, включая ЧМ, что большая редкость у других производителей.
Включают в себя:
RF аттенюатор и Пред-усилитель выбирается в 4 шага / 3 уровня мощности с Super-Low настройками (QRP 0.1Вт~2Вт variable) / Dual VFO / 600 Каналов Памяти в 3 банках / Соединения для автоматической настройки антенны и линейных усилителей ALC / Полностью независимые AF уровень шумоподавление, ручки RIT и IF shift / Блокировка клавиатуры и ручки Dial / TX-RX индикатор / Буквенно-цифровой дисплей / Автоматическое выключение / CTCSS энкодер для доступа к ретранслятору на 10м FM / Микрофон. Наушники и Внешнего динамика разъёмы на передней панели / Большой, внутренний вентилятор охлаждения с регулируемой температурой и защитой от перегрева ограничивая мощность / Защита от высокого КСВ и многое другое!
Основные функции:
- Охватывает все коротковолновые любительские диапазоны от 160 м до 10 м
- Возможность с помощью внешней звуковой карты превратить его в SDR.
- Защита QRM со СТАНДАРТНЫМИ возможностями
- Прямой ввод Данных с помощью клавиатуры
- Расширенные режимы сканирования
- Акцент на CW Операции
- Большой LCD дисплей
- Достигнут интуитивно понятный дизайн, со съёмной передней панелью (кабель EDS-17 опция)
- Динамик и логически расположены элементы управления на лицевой панели
- Дополнительные удобные функции и различные параметры настройки, которые будут обеспечивать работу в сложных условиях эксплуатации.
- Инструкция Alinco DX-SR8
Технические характеристики:
| Рабочие режимы | J3E (USB, LSB), A3E (AM), A1A (CW), F3E (FM) |
| Сопротивление антенны | 50 Ом несбалансированное |
| Стабильность частоты | +/-1ppm |
| Напряжение питания | 13.8V DC +/-15% (11.7 ~ 15.8V DC) |
| Заземление | минус |
| Ток потребления | Приёмник: 1.0A(max.) 0.7A(Squelched) Передатчик: 20A |
| Рабочая температура | -10° C to 60° C (+14° F to +140° F) |
| Габаритные размеры | 240(w) x 94(h) x 255(d)мм (Projections not included) (9.45"(w) x 3.7"(h) x 10"(d) 240(w) x 100(h) x 293(d)мм (9.45"(w) x 3.94"(h) x 11.54"(d) |
| Вес | Примерно 4.1кг (144.6oz) |
| Передатчик | |
| Выходная Мощность | SSB, CW, FM: 100Вт (Hi) Approx. 10Вт (Low) Approx. 1Вт (S-Low) AM: 40Вт (Hi) Approx. 4Вт (Low) Approx. 0.4Вт (S-Low) |
| Система модуляции | SSB: Balanced modulation AM: Low power modulation FM: Reactance modulation |
| Внеполосные излучения | Менее -50dB (Менее -45dB на диапазоне 30м) |
| Подавление несущей | Более 40dB |
| Нежелательные боковой | Более 50dB (1КГц) |
| Максимальная FM девиация | +/-2.5КГц |
| Приемник | |
| Схема | Супергетеродин с двойным преобразованием |
| Чувствительность | SSB: (0.15 to 1.8МГц) 0dBu(1uV) CW: (1.8 to 30МГц) -12dBu(0.25uV) AM: (0.15 to 1.8МГц) +20dBu(10uV) AM: (1.8 to 30МГц) +6dBu(2uV) FM: (28 to 30МГц) -6dBu(0.5uV) |
| Промежуточные частоты | 1-я 71.75МГц, 2-я 455КГц |
| Селективность | SSB, CW, AM(narrow): 2.4КГц/-6dB 4.5КГц/-60dB AM, FM: 6КГц/-6dB 18КГц/-60dB -6dB: 6КГц или более -60dB: 16КГц или менее (NFM) |
| Spurious and image rejection ratio | Более 70dB |
| Аудио мощность | Более 2.0Вт (8 Ом 10%THD) |
| RIT variable range | +/-1.2КГц |
| Модель | DX-SR8T (США/Канада) | DX-SR8E (Европа и другие регионы) | |
| Сопротивление микрофона | 300 Ом | ||
| Частота Передачи | 160м диапазон (1.8M) | 1.80000 - 1.99999МГц | 1.80000 - 1.99999МГц |
| 80м диапазон (3.5M) | 3.50000 - 3.99999МГц | 3.40000 - 3.99999МГц | |
| *60 м диапазон (5.3M) | 5.33050МГц 5.34650МГц 5.36650МГц 5.37150МГц 5.40350МГц | - | |
| 40м диапазон (7M) | 7.00000 - 7.29999МГц | 6.90000 - 7.49999МГц | |
| 30м диапазон (10M) | 10.10000 - 10.14999МГц | 9.90000 - 10.49999МГц | |
| 20м диапазон (14M) | 14.00000 - 14.34999МГц | 13.90000 - 14.49999МГц | |
| 17м диапазон (18M) | 18.06800 - 18.16799МГц | 17.90000 - 18.49999МГц | |
| 15м диапазон (21M) | 21.00000 - 21.44999МГц | 20.90000 - 21.49999МГц | |
| 12м диапазон (24M) | 24.89000 - 24.98999МГц | 24.40000 - 25.09999МГц | |
| 10м диапазон (28M) | 28.00000 - 29.69999МГц | 28.00000 - 29.99999МГц | |
