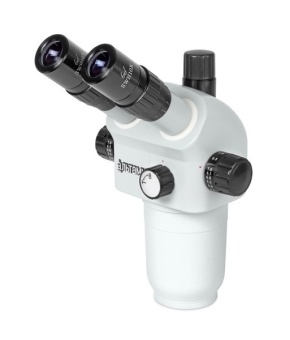

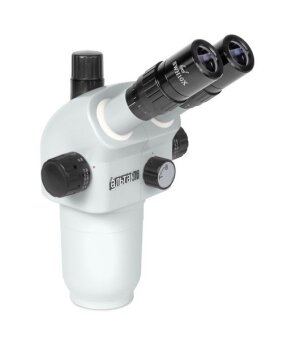

Стереомикроскоп Альтами СМ0870 (СМ0870-Т) предназначен для наблюдения объемных изображений различных объектов исследований в отраженном или проходящем свете (в зависимости от типа стола и освещения).
Оптическая система по схеме Грену предоставляет большую глубину резкости в плоскости исследуемого объекта, так как два изображения (левого и правого ракурса) сходятся на расстоянии от окуляров до объекта. Благодаря этому микроскоп удобно использовать для визуального анализа образцов.
Микроскоп может применяться в различных областях промышленности, для ремотных работ (пайка, контроль печатных плат), в ювелирном и реставрационном деле, в сборочных цехах приборостроительных отраслей, в исследовательских лабораториях, в лабораториях горнодобывающей промышленности и др.
Стереомикроскоп может поставляться как в бинокулярном исполнении (Альтами СМ0870), так и в тринокулярном (Альтами СМ0870-Т). В комплекте к тринокулярному микроскопу можно приобрести цифровую USB камеру от 1.3 до 5 Мпикс.
Стереомикроскоп Альтами СМ0870 (СМ0870-Т) имеет модульную конструкцию, т. е. заказчик имеет возможность выбрать конфигурацию прибора, наиболее полно отвечающую его задачам. На выбор оптика, столы, осветители (см. брошюру).

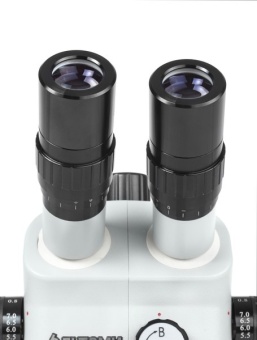

Стереомикроскоп Альтами СМ0870 (СМ0870-Т) оснащен в базовой комплектации окулярами SWH10X/23 мм.
Дополнительно к стандартной комплектации можно заказать окуляр WF10X/23 мм с перекрестием и шкалой (200 делений).
- Диапазон плавного увеличения микроскопа: 0.8X-7.0X; кратность трансфокатора: 1:8.8.
- Рабочее расстояние: 108 мм в базовой комплектации, с дополнительной оптикой до 275 мм.
- Видимое увеличение: 8X-70X в базовой комплектации, с дополнительной оптикой: 3X-420X.
- Видимое поле: 28.7-3.3 мм в базовой комплектации, с дополнительной оптикой: 74.3-0.6 мм.
- Окуляры: SWH10X/23 мм в базовой комплектации.
- Окулярные тубусы расположены под углом 45°.
- Диоптрийная подстройка ±6 дптр.
- Регулируемое межзрачковое расстояние: 52-76 мм.
- Плавное изменение увеличения без потери качества.
Поставка микроскопа была осуществлена в учреждения:
- Государственное унитарное предприятие культуры Центральные научно-реставрационные проектные мастерские Министерства культуры РФ (ГУП ЦНРПМ);
- Федеральный научно-производственный центр "Алтай";
- ФГУП "Государственный космический научно-производственный центр имени М. В. Хруничева";
- Физико-технический институт имени А. Ф. Иоффе РАН;
- и др.
Учреждения, работающие с нашими микроскопами, перечислены в списке наших клиентов.
Технические характеристики стереомикроскопа Альтами СМ0870 (СМ0870-Т)
| Оптическая система: | Грену (Greenough Optical System). | |||
| Кратность трансфокатора: | 8.8:1 (08X-70X) | |||
| Общий диапазон возможных увеличений: | 3X-420X (с дополнительной оптикой). Для определения итогового увеличения, поля зрения и рабочего расстояния в различных комплектациях см. таблицу увеличений стереомикроскопа. | |||
| Насадка: | бинокулярная (СМ0870) или тринокулярная (СМ0870-Т). Возможно укомплектовать цифровой камерой на выбор*. | |||
| Угол наклона окулярных тубусов: | 45°. | |||
| Регулировка межзрачкового расстояния: | в пределах диапазона 52-75 мм. | |||
| Диоптрийная подстройка: | независимая, для двух окуляров; диапазон подстройки ±6 дптр. | |||
| Посадочный диаметр: | 76 мм. | |||
| Габаритные размеры (только голова): | 161 (Д) х 189 (Ш) х 248 (В) мм. | |||
| Штативы, столы с микроподвижками, осветители, держатели*: | более 30 наименований аксессуаров | |||
| Окуляры: | - SWH10X/23 (пара); - SWH10X/23 со шкалой*; - SWH10X/23 с сеткой*; - SWF15X/17 (пара)*; - SWF20X/14 (пара)*; - SWF30X/9 (пара)*. | |||
| Объективы: | - 0.37Х*; - 0.5Х*; - 0.7X*; - 1.5X* ; - 2.0Х*. | |||
* - поставляется по дополнительному заказу.
Таблица увеличений стереомикроскопа Альтами СМ0870
| Окуляры: | SWH10X/23 | SWF15X/17* | SWF20X/14* | SWF30X/9* | ||||
| Объективы (рабочее расстояние): | Увеличение, крат | Видимое поле, мм | Увеличение, крат | Видимое поле, мм | Увеличение, крат | Видимое поле, мм | Увеличение, крат | Видимое поле, мм |
| Без объектива (108 мм) | 8-70 | 28.7-3.3 | 12-105 | 21.3-2.4 | 16-140 | 17.5-2 | 24-210 | 11.3-1.3 |
| 0.37X* (275 мм) | 3-25.9 | 74.3-8.5 | 4.4-38.9 | 57.4-6.6 | 5.9-51.8 | 47.3-5.4 | 8.8-77.7 | 30.4-3.5 |
| 0.5X* (195 мм) | 4-35 | 57.5-6.6 | 6-52.5 | 42.5-4.9 | 8-70 | 35-4 | 12-105 | 22.5-2.6 |
| 0.75X* (145 мм) | 5.6-49 | 41.1-4.7 | 8.4-73.5 | 30.4-3.5 | 11.2-98 | 25.9-2.9 | 16.8-147 | 16.1-1.8 |
| 1.5X* (58 мм) | 12-105 | 19.2-2.2 | 18-157.5 | 14.2-1.6 | 24-210 | 11.7-1.3 | 36-315 | 7.5-0.9 |
| 2.0X* (35 мм) | 16-140 | 14.4-1.6 | 24-210 | 10.6-1.2 | 32-280 | 8.7-1 | 48-420 | 5.6-0.6 |
* - поставляется по дополнительному заказу.
Примечание: в связи с постоянным усовершенствованием приборов, на сайте могут быть не отражены незначительные конструктивные изменения, не ухудшающие качественные характеристики изделия.
Увеличение на мониторе компьютера
Увеличение на мониторе компьютера высчитывается, как произведение величин:
- увеличения значения трансфокатора микроскопа;
- увеличения установленного объектива;
- увеличения установленного адаптера;
- Индекса увеличения, зависящего от размеров монитора и датчика камеры.
- Индекс увеличения (монитор 17" и камера CCD 1/3"): 17?25.4/6*=71.9;
- Индекс увеличения (монитор 19" и камера CCD 1/2"): 19?25.4/8*=60.3;
- Индекс увеличения (монитор 14" и камера CCD 2/3"): 14?25.4/11*=32.3.
* – размер датчика цифровой камеры: 1/3"=6 мм; 1/2.5"=7 мм; 1/2"=8 мм; 2/3"=11 мм; 1"=16 мм.
Пример.
Изображение объекта исследования, при использовании микроскопа Альтами СМ0870Т (c уcтановленным объективом 0.37 крат) и цифровой камеры Altami USB 6600R5 1CMOS (c адаптером 1Х), просматриваемое на 21" мониторе, может быть увеличено в диапазоне:
- от 0.8?0.37?1?(21?25.4/16)=9.86 крат;
- до 7.0?0.37?1?(21?25.4/16)=86.34 крат.
