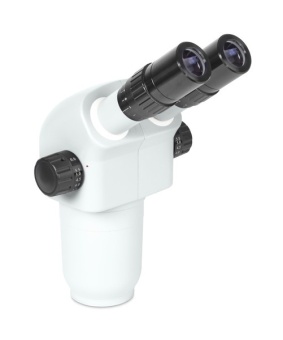

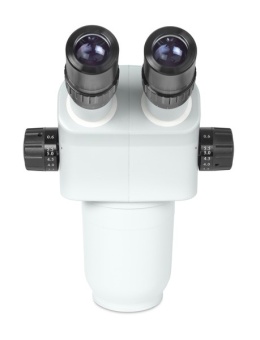

Стереомикроскоп Альтами СМ0655 (СМ0655-Т), предназначен для получения объемного изображения предметов в отраженном или проходящем свете.
Оптическая система по схеме Грену предоставляет большую глубину резкости в плоскости исследуемого объекта, так как два изображения (левого и правого ракурса) сходятся на расстоянии от окуляров до объекта. Благодаря этому микроскоп удобно использовать для визуального анализа образцов.
Микроскоп широко применяется в различных областях промышленности, для ремотных работ (пайка, контроль печатных плат), в ювелирном и реставрационном деле, в сборочных цехах приборостроительных отраслей, в исследовательских лабораториях, в лабораториях горнодобывающей промышленности и др.

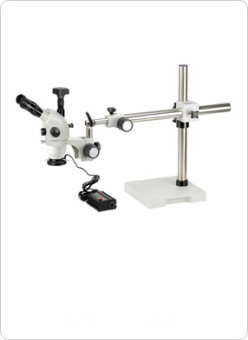

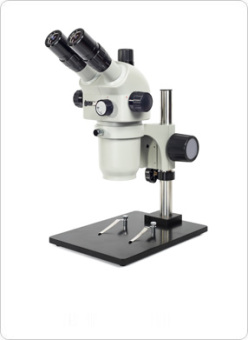

Альтами СМ0655 (СМ0655-Т) может поставляться как в бинокулярном исполнении (Альтами СМ0655), так и в тринокулярном (Альтами СМ0655-Т). К микроскопу в тринокулярном исполнении можно дополнительно приобрести цифровую камеру от 1.3 до 5 MPix, установив которую, можно получать цифровые снимки объектов исследований и сохранять их на компьютере.

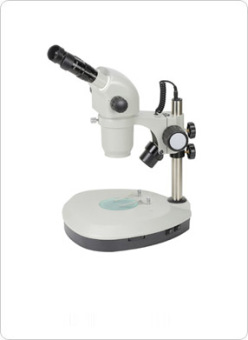

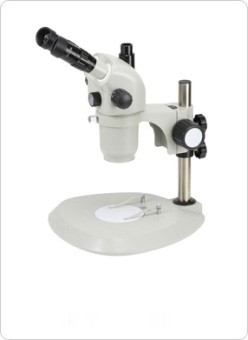

Стереомикроскоп Альтами СМ0655 (СМ0655-Т) имеет модульную конструкцию, т. е. заказчик имеет возможность выбрать конфигурацию прибора, наиболее полно отвечающую его задачам. На выбор оптика, столы, осветители
В стандартной комплектации микроскоп Альтами СМ0655 (СМ0655-Т) оснащается окулярами SWH10X/23 мм.
Дополнительно к стандартной комплектации можно заказать окуляр SWH10X/23 мм с перекрестием и шкалой (200 делений).
- Диапазон плавного увеличения микроскопа: 0.6X-5.5X; кратность трансфокатора: 1:9.2.
- Рабочее расстояние: 108 мм в базовой комплектации, с дополнительной оптикой до 275 мм.
- Видимое увеличение: 6X-55X в базовой комплектации, с дополнительной оптикой: 2.2X-330X.
- Видимое поле: 38.3-4.2 мм в базовой комплектации, с дополнительной оптикой: 99.1-0.8 мм.
- Окуляры: SWH10X/23 мм в базовой комплектации.
- Окулярные тубусы расположены под углом 35°.
- Диоптрийная подстройка ±6 дптр.
- Регулируемое межзрачковое расстояние: 50-76 мм.
- Плавное изменение увеличения без потери качества.
Для своих нужд микроскоп приобрели:
- ОАО "Ордена Трудового Красного Знамени Всероссийский научно-исследовательский институт радиоаппаратуры" (ОАО "ВНИИРА");
- Научно-исследовательский институт технологии и организации производства (НИИТОП);
- ФГБУ Судебно-экспертное учреждение Федеральной противопожарной службы испытательная пожарная лаборатория по Приморскому краю;
- и др.
Технические характеристики стереомикроскопа Альтами СМ0655 (СМ0655-Т)
| Оптическая система: | Грену (Greenough Optical System). | |||
| Кратность трансфокатора: | 9.2:1 (6X-55X) плавная смена увеличения. Click-stop механизм для ручки смены увеличений*. | |||
| Общий диапазон возможных увеличений: | 2.2X-330X Для определения итогового увеличения, поля зрения и рабочего расстояния в различных комплектациях см. таблицу увеличений стереомикроскопа. | |||
| Насадка: | бинокулярная (СМ0655) или тринокулярная (СМ0655-Т). Возможно укомплектовать цифровой камерой на выбор*. | |||
| Угол наклона окулярных тубусов: | 45°. | |||
| Регулировка межзрачкового расстояния: | в пределах диапазона 52-75 мм. | |||
| Диоптрийная подстройка: | независимая, для двух окуляров; диапазон подстройки ±6 дптр. | |||
| Посадочный диаметр | 76 мм. | |||
| Габаритные размеры (только голова): | 161 (Д) х 189 (Ш) х 248 (В) мм. | |||
| Штативы, столы с микроподвижками, осветители, держатели*: | более 30 наименований аксессуаров
| |||
| Окуляры: | - SWH10X/23 (пара); - SWH10X/23 со шкалой*; - SWH10X/23 с сеткой*; - SWF15X/17 (пара)*; - SWF20X/14 (пара)*; - SWF30X/9 (пара)*. | |||
| Объективы: | - 0.37Х*; - 0.5Х*; - 0.7X*; - 1.5X* ; - 2.0Х*. | |||
* - поставляется по дополнительному заказу.
Таблица увеличений стереомикроскопа Альтами СМ0655
| Окуляры: | SWH10X/23 | SWF15X/17* | SWF20X/14* | SWF30X/9* | ||||
| Объективы (рабочее расстояние): | Увеличение, крат | Видимое поле, мм | Увеличение, крат | Видимое поле, мм | Увеличение, крат | Видимое поле, мм | Увеличение, крат | Видимое поле, мм |
| Без объектива (108 мм) | 6-55 | 38.3-4.2 | 9-82.5 | 28.3-3.1 | 12-110 | 23.3-2.5 | 18-165 | 15-1.6 |
| 0.37X* (275 мм) | 2.2-20.4 | 99.1-10.8 | 3.3-30.5 | 76.6-8.3 | 4.4-40.7 | 63.1-6.9 | 6.6-61.1 | 40.5-4.4 |
| 0.5X* (195 мм) | 3-27.5 | 76.7-8.4 | 4.5-41.2 | 56.7-6.2 | 6-55 | 46.7-5.1 | 9-82.5 | 30-3.3 |
| 0.7X* (145 мм) | 4.2-38.5 | 45.8-6 | 6.3-57.8 | 40.5-4.4 | 8.4-77 | 33.3-3.6 | 12.6-115.5 | 21.4-2.3 |
| 1.5X* (58 мм) | 9-82.5 | 25.6-2.8 | 13.5-123.75 | 18.9-2.1 | 18-165 | 15.6-1.7 | 27-247.5 | 10-1.1 |
| 2.0X* (35 мм) | 12-110 | 19.2-2.1 | 18-165 | 14.2-1.5 | 24-220 | 11.7-1.3 | 36-330 | 7.5-0.8 |
* - поставляется по дополнительному заказу.
Примечание: в связи с постоянным усовершенствованием приборов, на сайте могут быть не отражены незначительные конструктивные изменения, не ухудшающие качественные характеристики изделия.
Увеличение на мониторе компьютера
Увеличение на мониторе компьютера высчитывается, как произведение величин:
- увеличения значения трансфокатора микроскопа;
- увеличения установленного объектива;
- увеличения установленного адаптера;
- Индекса увеличения, зависящего от размеров монитора и датчика камеры.
- Индекс увеличения (монитор 17" и камера CCD 1/3"): 17?25.4/6*=71.9;
- Индекс увеличения (монитор 19" и камера CCD 1/2"): 19?25.4/8*=60.3;
- Индекс увеличения (монитор 14" и камера CCD 2/3"): 14?25.4/11*=32.3.
* – размер датчика цифровой камеры: 1/3"=6 мм; 1/2.5"=7 мм; 1/2"=8 мм; 2/3"=11 мм; 1"=16 мм.
Пример.
Изображение объекта исследования, при использовании микроскопа Альтами СМ0655Т (c уcтановленным объективом 2 крата) и цифровой камеры Altami USB 5000R5 1/2.5CMOS (c адаптером 0.5Х), просматриваемое на 19" мониторе, может быть увеличено в диапазоне:
- от 0.6?2?0.5?(19?25.4/7)=41.37 крат;
- до 5.5?2?0.5?(19?25.4/7)=379.23 крат.
