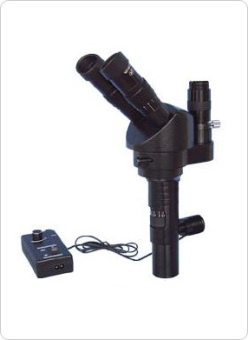

Моновидеомикроскоп Альтами МВ15100БT

Моновидеомикроскоп предназначен для вывода цифрового изображения различных объектов в отраженном или проходящем свете на экран монитора компьютера, а также для проведеня исследований при помощи окуляров.

• плавное изменение увеличения ZOOM 1.5X-10X (1:6.67);
• возможность создания тринокулярной модели (МВ15100БТ) из бинокулярной (МВ15100Б) путем установки специального сплиттера;
• возможность подключения цифровых камер;
• возможность комплектации дополнительными окулярами и объективами.

Моновидеомикроскоп Альтами МВ15100 поставляется в двух исполнениях: бинокулярном (модель МВ15100Б) и тринокулярном (модель МВ15100БТ). При этом возможно приобрести сначала бинокулярный микроскоп МВО15100Б, а потом, при необходимости, оснастить его специальным сплиттером, превратив в тринокулярный МВО15100БТ.

Моновидеомикроскоп Альтами МВ15100 можно укомплектовать различными цифровыми камерами с соответствующими адаптерами, а также окулярами 10х, 15х, 20х, 30х, объективами 0.5х, 0.75х, 1.5х и 2х, расширяющими диапазон возможных увеличений и рабочих расстояний, разнообразными столами или штативами, дополнотельными осветителями (см. брошюру).

Плавное изменение увеличения ZOOM 1.5X-10X (1:6.67) позволяет установить точно такое увеличение предмета исследования, при котором будут видны и четко определяться необходимые объекты интереса.

Микроскоп Альтами МВ15100 может быть поставлен в нескольких вариантах:

• Альтами МВ15100Б (БТ) - микроскоп без встроенных осветителей;
• Альтами МВ15100БС (БТС) - микроскоп со светодиодным коаксиальным осветителем;
• Альтами МВ15100БСП (БТСП) - микроскоп со светодиодным коаксиальным осветителем и комплектом поляризации для коаксиального осветителя;
• Альтами МВ15100БСД (БТСД) - микроскоп с функцией Click-Stop у кольца плавного увеличения, позволяет фиксировать целые значения зума (например, 1Х, 2Х и т. д.).

Оптические характеристики МВ15100

Таблица оптических увеличений МВ15100

* - поставляется по дополнительному заказу.

Примечание: в связи с постоянным усовершенствованием приборов, на сайте могут быть не отражены незначительные конструктивные изменения, не ухудшающие качественные характеристики изделия.

Для определения итогового увеличения при промежуточных значениях трансфокатора необходимо увеличение окуляров (10Х, 15Х, 20Х, 30Х) умножить на установленное увеличение трансфокатора (2Х, 3Х, 4Х, 5.5Х, 7Х и т. д.) и, если используется дополнительный объектив, на его увеличение (0.5Х, 0.75Х, 1.5Х, 2Х).

Для определения итогового поля зрения при промежуточных значениях трансфокатора необходимо поле зрения окуляра (22 мм, 17 мм, 14 мм, 9 мм) разделить на установленное увеличение трансфокатора (2Х, 3Х, 4Х, 5.5Х, 7Х и т. д.) и, если используется дополнительный объектив, на его увеличение (0.5Х, 0.75Х, 1.5Х, 2Х).

   Расчет увеличения на экране монитора

** - поле зрения дано для камер с размером датчика 1/2" (6.55 мм (H) x 4.92 мм (V))

Для определения итогового увеличения при промежуточных значениях трансфокатора необходимо увеличение окуляров (10Х, 15Х, 20Х, 30Х) умножить на установленное увеличение трансфокатора (2Х, 3Х, 4Х, 5.5Х, 7Х и т. д.) и, если используется дополнительный объектив, на его увеличение (0.5Х, 0.75Х, 1.5Х, 2Х).

Для определения итогового поля зрения при промежуточных значениях трансфокатора необходимо поле зрения окуляра (22 мм, 17 мм, 14 мм, 9 мм) разделить на установленное увеличение трансфокатора (2Х, 3Х, 4Х, 5.5Х, 7Х и т. д.) и, если используется дополнительный объектив, на его увеличение (0.5Х, 0.75Х, 1.5Х, 2Х).

Увеличение на мониторе компьютера высчитывается, как произведение оптического увеличения из таблицы расчета (выше) на Индекс увеличения, зависящий от размера монитора и датчика камеры (например, монитор 17" и две камеры с различными датчиками):

1. Индекс увеличения (монитор 17" и камера CCD 1/3"): 17?25.4/6*=71.9Х;
2. Индекс увеличения (монитор 17" и камера CCD 1/2"): 17?25.4/8*=53.9Х.

* – размер датчика цифровой камеры: 1/3"=6 мм; 1/2"=8 мм.

Итоговый диапазон увеличений моновидеомикроскопа МВ15100 в стандартной комплектации с адаптером 1X на экране монитора размером 17" при использовании камеры с форматом матрицы 1/2" будет равен: от 1.5?53.9=80.85X, до 10?53.9=539X.
