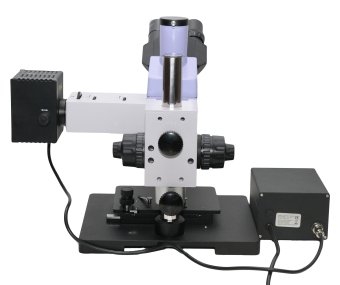

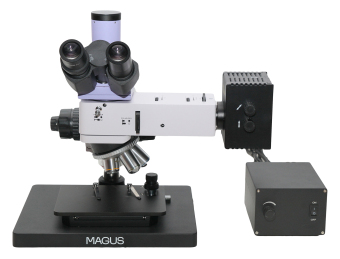

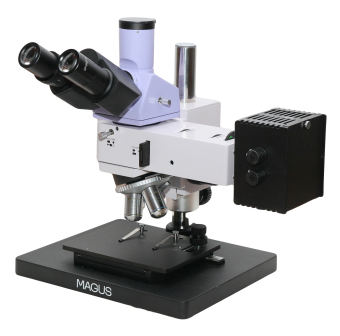

Металлографический микроскоп MAGUS Metal 630 с отраженным светом применяется для исследования микроструктуры непрозрачных объектов любой высоты и геометрии. Объектами исследования служат металлы, сплавы, полупроводники, лакокрасочные покрытия. Доступные методы контраста – светлое поле и поляризованный свет. Одно из преимуществ микроскопа – компактность, поэтому он подходит для оснащения лабораторий с ограниченным пространством для работы и для хранения оборудования. Микроскоп MAGUS Metal 630 – отличный выбор для промышленных предприятий разного профиля, научно-исследовательских центров, кафедр вузов.
Оптика

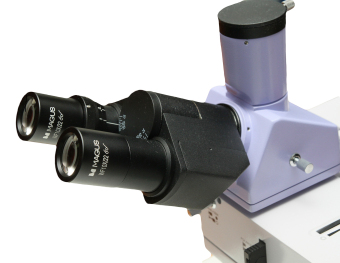

Оптика микроскопа рассчитана на бесконечность. Для установки камеры используется отдельный канал визуализации – он расположен вертикально. 100% света можно направить или на окуляры, или в канал визуализации. Камера в базовую комплектацию не включена. Длительная работа с микроскопом не вызывает утомления, так как бинокулярный визуальный угол имеет наклон 30°. Для настройки оптики под особенности зрения пользователя на левом окулярном тубусе предусмотрена диоптрийная коррекция.

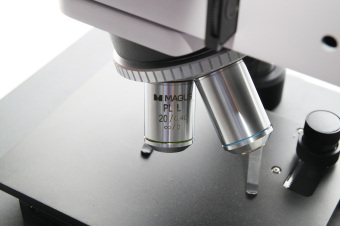

В револьверном устройстве 5 гнезд для установки объективов. В комплектацию включены 4 планахроматических объектива, после их установки остается еще одно гнездо для дополнительного. Объективы имеют увеличенное рабочее расстояние, предназначены для работы в светлом поле.
Освещение
В микроскопе используется только отраженный свет. Осветительная система включает устройство простой поляризации, апертурную и полевую диафрагмы. Источник света – галогенная лампа мощностью 30 Вт. Ее свет приятен для глаз, поэтому длительная работа не утомляет зрение. Диафрагма и источник света центрируются, доступна настройка освещения по методу Кёлера. Есть светофильтры.
Механика
Штатив и механизм фокусировки оригинального исполнения дают микроскопу два преимущества: компактность и возможность работы с объектами любой высоты. Микроскоп свободно помещается в лабораторной мебели с высотой полки не больше 40 см. Для исследования небольших образцов используется двухкоординатный предметный столик. Настройка фокуса осуществляется вращением коаксиальных рукояток грубой и тонкой фокусировки, расположенных с двух сторон штатива. Ход механизмов плавный и точный. Жесткость хода грубой фокусировки регулируется.
Аксессуары
Микроскоп можно дооснастить аксессуарами: объективами с увеличенным рабочим расстоянием, окулярами, цифровой камерой, калибровочными слайдами.
Основные особенности:
- Нет ограничения по высоте и геометрии исследуемого образца
- Тринокулярная насадка с бинокулярным визуальным каналом, вертикальным тубусом для установки цифровой камеры и делителем потока 100/0 и 0/100
- Галогенная лампа 30 Вт приятной для глаз цветовой температуры для работы в отраженном свете методами светлого поля и поляризации
- Наличие светофильтров, возможность настройки освещения по методу Кёлера, центровка источника света и диафрагм – полевой и апертурной
- Штатив компактной конструкции для установки микроскопа в малогабаритной мебели
- Наличие дополнительных аксессуаров
Комплектация:
- Штатив с механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
- Осветитель отраженного света – насадка с фонарем лампы
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 WD 8,80 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 WD 3,68 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Адаптер C-mount 1х
- Ключ-шестигранник
- Блок питания
- Сетевой шнур питания
- Кабель осветителя отраженного света
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
ХАРАКТЕРИСТИКИ:
| Тип микроскопа | световые/оптические, металлографические |
| Тип насадки | тринокулярные |
| Насадка | Зидентопф |
| Угол наклона окулярной насадки | 30° |
| Увеличение, крат | 50–500 базовая комплектация (*опция: 50–1000/1250/1500/2000/2500) |
| Диаметр окулярной трубки, мм | 30 |
| Окуляры | 10х/22 мм, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15х/15 мм, 20х/12 мм, 25х/9 мм) |
| Объективы | планахроматические, скорректированные на бесконечность: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70; парфокальная высота 45 мм (*опция: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80, PL L100x/0,85 (сухой)) |
| Револьверное устройство | на 5 объективов |
| Рабочее расстояние, мм | 26,1 (5x); 20,2 (10x); 8,80 (20х); 3,68 (50х); 3,98 (40x); 2,08 (60x); 1,25 (80х); 0,40 (100х) |
| Межзрачковое расстояние, мм | 48–75 |
| Предметный столик, мм | 185x140, двухкоординатный механический; размер основания микроскопа: 300x240 мм |
| Диапазон перемещения предметного столика, мм | 35/30 |
| Диоптрийная коррекция окуляров, D | ±5 (на левом тубусе) |
| Диафрагма | встроенные апертурная и полевая |
| Фокусировка | коаксиальная, грубая (с механизмом регулировки жесткости) и тонкая (0,002 мм) |
| Подсветка | галогенная |
| Регулировка яркости | есть |
| Источник питания | сеть переменного тока, 220±22 В / 50 Гц |
| Тип лампы подсветки | 12 В/30 Вт |
| Светофильтры | матовый, желтый, зеленый, синий |
| Диапазон рабочих температур, °С | +5… +35 |
| Дополнительно | встроенный анализатор и съемный поляризатор |
| Уровень пользователя | для профессионалов, для опытных |
| Уровень сложности сборки и настройки | сложно |
| Назначение | металлографические |
| Расположение подсветки | верхняя |
| Метод исследования | поляризация, светлое поле |
| Чехол/кейс/сумка в комплекте | чехол пылезащитный |
