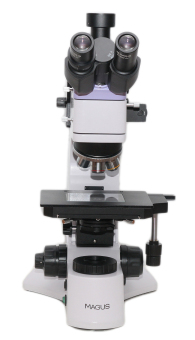

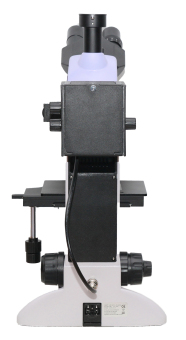

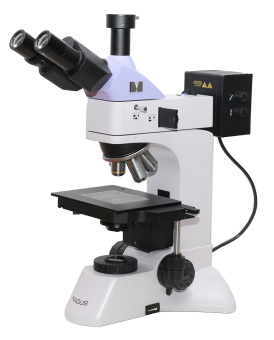

Металлографический микроскоп MAGUS Metal 600 предназначен для изучения в отраженном свете в светлом поле и в поляризованном свете непрозрачных объектов: металлов, сплавов, лакокрасочных покрытий, полупроводниковых материалов и др. Микроструктуры изучают на полированных плоскопараллельных шлифах. Наличие осветителя проходящего света позволяет также исследовать под микроскопом объекты на фильтрах и полупрозрачные пленки. Микроскоп подходит для рутинной, научно-исследовательской и аналитической работы геологов, металлургов, инженеров, археологов, а также специалистов других областей науки.
Оптика

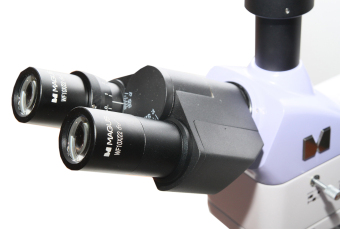

Тринокулярная насадка оснащена вертикальным визуальным каналом для установки камеры (приобретается отдельно). Перенаправление светового потока осуществляется при помощи переключателя, который занимает одно из двух положений: 100/0 или 0/100, т. е. 100% света идет или на окуляры, или на камеру. Визуальная часть насадки наклонена на 30°, чтобы удобно было вести длительные наблюдения. На левом тубусе находится кольцо диоптрийной подвижки.

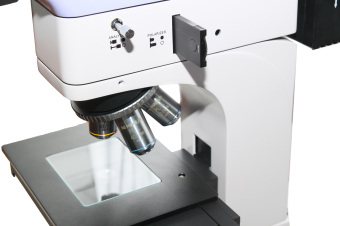

В базовой комплектации диапазон увеличения микроскопа составляет от 50 до 600 крат. Для повышения верхнего предела используются опциональные окуляры. Револьверное устройство повернуто «от наблюдателя», в гнезда можно установить 5 объективов одновременно: 4 уже включены в комплект, 1 гнездо свободно для установки дополнительного. На микроскопе используются планахроматические объективы с увеличенным рабочим расстояниям для работы в светлом поле.
Освещение
На микроскопе установлены осветительные системы проходящего и отраженного света. В обеих задействованы галогенные лампы мощностью 30 Вт с регулируемой яркостью и питанием от сети переменного тока. Благодаря освещению теплого спектра глаза не устают во время длительной работы.
Микроскоп оборудован устройством простой поляризации для работы в отраженном свете: анализатор встроенный, поляризатор съемный. Наличие апертурной и полевой диафрагм позволяет использовать в отраженном свете метод Кёлера, также есть светофильтры. Диафрагмы и источник отраженного света центрируются.
Осветительная система проходящего света представлена классическим конденсором Аббе, положение которого можно изменять в двух плоскостях: центрировать и регулировать по высоте. Он дополнен откидной линзой для работы с объективами малой кратности. Есть апертурная и полевая диафрагмы, т. е. можно использовать метод Кёлера.
Механика
Максимальная высота образца на предметном столике – 20 мм. Перемещение объекта осуществляется по двум осям вместе со столиком. Предметный столик дополнен стеклянной вставкой, которая используется для работы с полупрозрачными образцами.
Для настройки резкости используются механизмы грубой и тонкой фокусировки. Ход обеих фокусировок плавный и уверенный, для грубой фокусировки есть регулировка жесткости и блокировка хода. Рукоятки расположены коаксиально с обеих сторон корпуса так, чтобы во время работы руки не приходилось держать на весу, а можно было положить на стол.
Аксессуары
Микроскоп MAGUS Metal 600 можно оснастить дополнительными окулярами, объективами с увеличенным рабочим расстоянием, цифровыми камерами и калибровочными слайдами.
Основные особенности:
- Микроскоп для исследования непрозрачных объектов на полированных плоскопараллельных шлифах в отраженном свете и полупрозрачных объектов в проходящем свете
- Тринокулярная визуальная насадка с каналом визуализации и делителем светового потока
- Источники проходящего и отраженного света – галогенные лампы мощностью 30 Вт
- Настройка освещения по методу Кёлера в проходящем и отраженном свете, поляризация в отраженном свете
- Центрируемые элементы (диафрагмы и источники света) осветительной системы отраженного света, набор светофильтров
- Конденсор Аббе с откидной линзой, которая используется с объективами малой кратности
- Широкая линейка дополнительных объективов и окуляров
Комплектация:
- Штатив со встроенным источником электропитания, источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
- Осветитель отраженного света – насадка с фонарем лампы
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Прозрачная вставка в столик
- Адаптер C-mount 1х
- Ключ-шестигранник
- Сетевой шнур питания для микроскопа
- Кабель осветителя отраженного света
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
ХАРАКТЕРИСТИКИ:
| Тип микроскопа | световые/оптические, металлографические |
| Тип насадки | тринокулярные |
| Насадка | Зидентопф |
| Угол наклона окулярной насадки | 30° |
| Увеличение, крат | 50–600 базовая комплектация (*опция: 50–1000/1250/1500/2000/2500) |
| Диаметр окулярной трубки, мм | 30 |
| Окуляры | 10х/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15х/15 мм, 20х/12 мм, 25х/9 мм) |
| Объективы | планахроматические, скорректированные на бесконечность: PL L5x/0,12, PL L10x/0,25, PL L40x/0,60, PL L60x/0,70; парфокальная высота 45 мм (*опция: PL L20x/0,40, PL L50x/0,70, PL L80x/0,80, PL L100x/0,85 (сухой)) |
| Револьверное устройство | на 5 объективов |
| Рабочее расстояние, мм | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20х); 3,68 (50х); 1,25 (80х); 0,40 (100х) |
| Межзрачковое расстояние, мм | 48–75 |
| Предметный столик, мм | 210x140, двухкоординатный механический, со стеклянной прямоугольной вставкой |
| Диапазон перемещения предметного столика, мм | 75/50 |
| Диоптрийная коррекция окуляров, D | ±5 (на левом тубусе) |
| Конденсор | проходящий свет: центрируемый и регулируемый по высоте конденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и откидной линзой; тип крепления «под винт» |
| Диафрагма | отраженный и проходящий свет: встроенные апертурная и полевая |
| Фокусировка | коаксиальная, грубая (25 мм, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) |
| Подсветка | галогенная |
| Регулировка яркости | есть |
| Источник питания | сеть переменного тока, 220±22 В / 50 Гц |
| Тип лампы подсветки | отраженный и проходящий свет: 12 В/30 Вт |
| Светофильтры | отраженный свет: матовый, желтый, зеленый, синий |
| Вес, кг | не более 11, без упаковки |
| Диапазон рабочих температур, °С | +5… +35 |
| Дополнительно | отраженный свет: встроенный анализатор и съемный поляризатор |
| Уровень пользователя | для профессионалов, для опытных |
| Уровень сложности сборки и настройки | сложно |
| Назначение | металлографические |
| Расположение подсветки | комбинированная |
| Метод исследования | поляризация, светлое поле |
| Чехол/кейс/сумка в комплекте | чехол пылезащитный |
