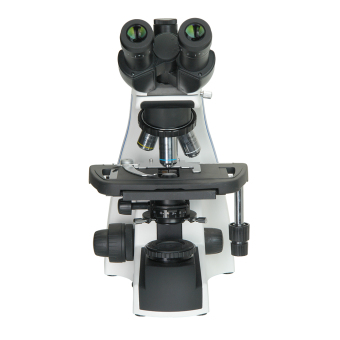

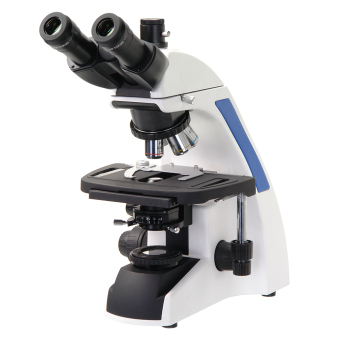

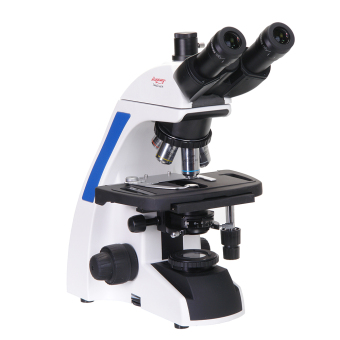

Микроскоп биологический Микромед 3 (вар. 3 LED М)

Тринокулярный микроскоп Микромед 3 (вар. 3 LED М) предназначен для исследований препаратов в проходящем свете по методу светлого поля, а также по методу темного поля в комплекте с соответствующими устройствами, поставляемыми по дополнительному заказу.

Микроскоп может быть использован в медицине, биологии, ботанике, химии и других областях науки. Применяется при диагностических исследованиях в клиниках и больницах, а также для учебных целей в высших учебных заведениях. На бинокулярном микроскопе можно изучать окрашенные и неокрашенные объекты в виде мазков и срезов.

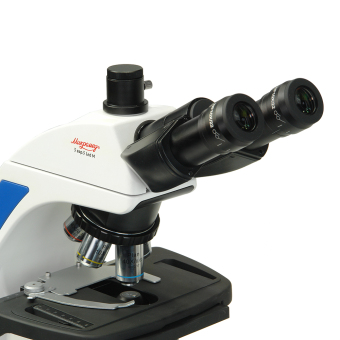

Микроскоп позволяет выводить изображение в режиме реального времени на экран ПК с помощью видеоокуляра (в комплект не входит). Видеоокуляр устанавливается в третий выход визуальной насадки - канал визуализаиции.

Микроскоп рассчитан на длину тубуса "бесконечность", объективы стандарта DIN, парфокальная высота объективов 45 мм.

Характеристики

Увеличение микроскопа, крат40 - 1000

Визуальная насадкатринокулярная, посадочный диаметр окуляров 30 мм, возможность увеличения высоты окуляров на 34 мм путем разворота держателей окуляров на 180°

Угол наклона визуальной насадки, град30

Регулируемое межзрачковое расстояние, в пределах, мм48 - 76

Увеличение насадки1

Окулярыширокопольные с удаленным зрачком 10/22; диоптрийная настройка +-5диоптрий на каждом окуляре

Револьверное устройствона 5 объективов

Тип коррекции объективовпланахроматы, рассчитаны на длину тубуса "бесконечность", парфокальная высота 45 мм

Объективы4x/0,1; 10x/0,25; 40x/0,65; 100x/1,25 ми

Предметный столик, мм220 x 145 без выступающих зубчатых реек

Диапазон перемещения препарата, мм76 х 55 (с маркировкой на столике 80x60)

Центрируемый конденсор Аббе, наиб. числовая апертура1,25

Источник светасветодиод 3 Вт (5Вт), 7000 К

Источник питания - сеть переменного тока, В/Гц220+-22/50

Габаритные размеры, ммбез упаковки 220 х 370 х 410; в упаковке 530 х 330 х 390

Масса, не более, кгбез упаковки 7,0; в упаковке 8,5

* -не входит в комплект, поставляется по доп. заказу

Комплектность

Составные части:



Штатив (со встроенным в основание светодиодным осветителем и источником питания, узел крепления коллектора - выдвижной на салазках)



Револьвер на 5 позиции объективов - установлен на штативе



Насадка тринокулярная ICO Infinitive конструкции Gemel поворотная на 360? с наклоном на 30?



Столик прямоугольный механический (220 х 145 мм) двухкоординатный (перемещение препарата 76 х 55мм, маркировка столика 80 х 60) управляемый правой рукой



Сменные части:



Центрируемый Конденсор Аббе светлого поля А 1,25 регулируемый по высоте с держателем светофильтров - установлен на штативе



Конденсор темного поля  А 0,9 - Поставляется по доп. заказу



Конденсор темного поля иммерсионный А 1,36-1,25 - Поставляется по доп. заказу



Объектив планахромат  4х/0,1   беск/0.17 WD 27.8 мм



Объектив планахромат  10х/0,25   беск/0.17  WD 8 мм



Объектив планахромат  40х/0,65   беск/0.17 (подпружиненный)  WD 0.6 мм



Объектив планахромат  100х/1,25 ми   беск/0.17 (подпружиненный)   WD 0.13 мм



Окуляр 10х/22  -  2 шт.



Наглазники на окуляры - 2 шт. - На окулярах



Видеоокуляр - Поставляется по доп. заказу



Светофильтр голубой



Принадлежности и запасные части



Шнур сетевой



Чехол



Флакон с иммерсионным маслом



Светодиод 3Вт (5Вт) -  1 шт. - Один установлена в штативе микроскопа



Вставка плавкая 1А, 250 В - 3 шт. - Одна установлена в штативе микроскопа



Документы



Руководство по эксплуатации

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

Сохранив все достоинства серии Микромед 3, данный вариант исполнения имеет дополнительные преимущества:

• Светодиодный источник проходящего света высокой мощности. Светодиод поддерживает постоянную цветовую температуру, близкую к солнечному свету. Он дает яркий белый свет и не требует дополнительных светофильтров при наблюдении в светлом поле и фотографировании. Система освещения обеспечивает стабильную яркость, а перепада цветовых температур никогда не возникает, даже при длительных периодах работы. По сравнению с галогеновой лампой, светодиод имеет более низкую величину рассеивания мощности. Светодиод обеспечивает яркое освещение всего поля, сравнимое по яркости с галогенной лампой 30 Вт.

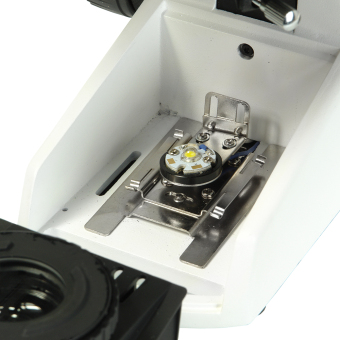

• Узел крепления коллектора - выдвижной на салазках, что обеспечивает легкий доступ к источнику света.

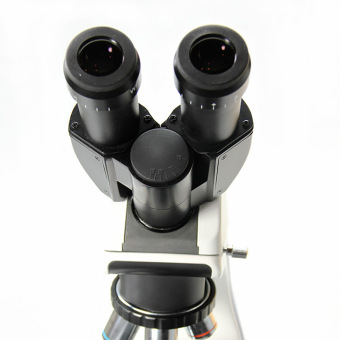

• Поворотная визуальная насадка конструкции Gemel. Межзрачковое расстояние изменяется в пределах 48-75 мм. Визуальная насадка поворачивается на 360°. Пользователь может выбрать положение выноса зрачка в соответствии с собственным ростом. Так, если межзрачковое расстояние составляет 65 мм, то при повороте передней части визуальной насадки на 180° можно поднять окулярные тубусы на 34 мм.

• Система формирования изображений с широким полем. Окуляры, используемые в микроскопе Микромед 3 (вар. 3 LED M), имеют поле зрения Ø22 мм, удаленный зрачок и регулировку диоптрий на каждом окуляре. Являясь частью оптической схемы микроскопа, работая в паре с используемыми объективами, окуляры помогают избежать искривления изображения по краю поля зрения и желто-зеленого окрашивания. Широкопольные окуляры позволяют быстро найти объект и удобно вести наблюдение. Окулярные тубусы имеют надежную конструкцию крепления окуляров, которая исключает возможность случайного выпадения окуляров при перемещении микроскопа.

• Объектив новой конструкции.  Для получения изображение идеальной четкости используется новая бесконечная оптическая система, основанная на апохроматическом объективе. Данный объектив способен не только убрать искривления по полю, но и улучшить одновременно и качество, и степень контрастности изображения. Изображение ярче и в нем при помощи усовершенствованного многослойного покрытия возвращается естественный цвет.

• Устойчивая конструкция штатива. Y-образная конструкция основания штатива обеспечивает устойчивость микроскопа и удобство оператора при работе. Пространство слева можно использовать для различных приспособлений в работе. А изогнутый профиль соответствует требованиям эргономики.

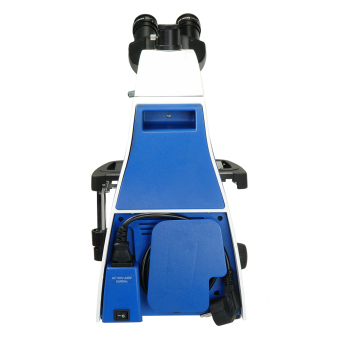

• Удобная конструкция рукоятки и хранения шнура. Рукоятка в задней части штатива гарантирует удобство и безопасность при переноски микроскопа. На задней части штатива есть место для хранения сетевого шнура.

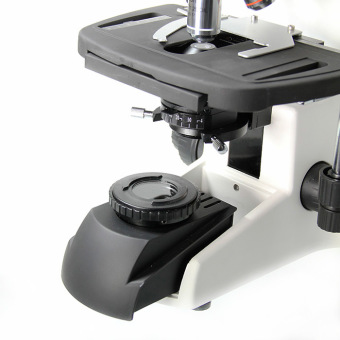

• Наблюдение по методу светлого поля.   В микроскопе Микромед 3 (вар. 3 LED M) реализована система освещения по Келлеру (встроенный осветитель – светодиод, коллектор с регулируемой полевой диафрагмой, регулируемый конденсор Аббе). Данная осветительная система, используемая совместно с новым апохроматическим объективом и широкопольным окуляром, гарантирует изображение высокого разрешения и высокой степени контрастности при любом увеличении. Светодиод обеспечивает яркое освещение всего поля.

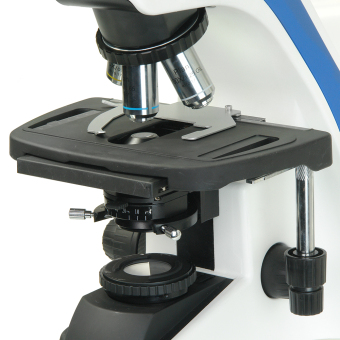

• Предметный столик. Широкая поверхность. Отсутствие направляющей зубчатой рейки по оси Х для эргономичной работы и удобной транспортировки. Механизм с ременной передачей позволяет рейке не выходить за края столика, что обеспечивает плавность перемещения. Покрытие, стойкое к воздействию реагентов и средствам дезинфекции. Съемный держатель образца для быстрого ручного сканирования препаратов.
