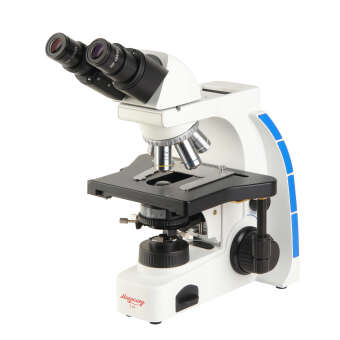

Микроскоп биологический Микромед 3 (U2)

Гибкость исследований

Благодаря модульной конструкции, микроскоп легко может быть модернизирован до необходимой конфигурации. Модульная конструкция микроскопа позволяет использовать дополнительные устройства и проводить с их помощью исследования в проходящем свете.

С микроскопом можно работать по методу простой поляризации, для этого используется дополнительный анализатор, устанавливаемый в визуальную насадку, и поляризатор, устанавливаемый на коллектор.

Оптика высокого уровня

Микроскоп Микромед 3 (U2) имеет оптическую схему, скорректированную на бесконечность. Оптическая система микроскопа включает в себя оптическую головку с окулярными, объективы на револьверном устройстве, коллектор и конденсор осветительного устройства со слотом для устройства темного поля. В комплект поставки микроскопа Микромед 3 (U2) входят объективы с планахроматической коррекцией - PLAN 4x/0.13, PLAN 10x/0.25, PLAN 40x/0.65 и объектив для исследований с масляной иммерсией PLAN 100x/1.25 oil. По дополнительному заказу могут быть поставлены объективы PLAN 2х/0.6, PLAN 20х/0.45 и PLAN 60х/0.80. Объективы PLAN 20х/0.45, PLAN 40x/0.65, PLAN 60х/0.80 и PLAN 100x/1.25 oil имеют оправы с подпружиненными оптическими блоками, что препятствует повреждению оптики объектива и изучаемого образца.

Микроскоп входит в линейку исследовательских микроскопов Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.

Информативность и комфорт

Благодаря исправленной кривизне поля и сферической аберрации комплектных объективов PLAN, исследователь может наблюдать плоское изображение без искажений по краям с одинаково высокой резкостью по всему полю. В сочетании с исправленным хроматизмом, это обеспечивает высокую информативность, комфорт при наблюдении и отличное качество записываемых изображений. Все объективы парфокальны, поэтому при смене увеличений не теряется наводка на резкость. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов, что позволяет наблюдателю быстро переходить к исследованиям с различными увеличениями.

Оптический и цифровой

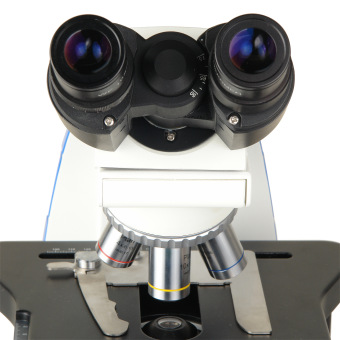

Бинокулярная конструкция позволяет устанавливать цифровую окулярную камеру – видеоокуляр и выводить изображения на внешние устройства и записывать файлы. Камеру следует устанавливать в левый окулярный тубус, имеющий диоптрийную подвижку и использовать ее для настройки соответствия фокусировки камеры и оптического окуляра. Бинокулярная насадка позволяет одновременно проводить визуальное наблюдение через оптический окуляр, и использовать цифровую камеру. Световой поток в этом случае делится между цифровым и оптическим каналом в соотношении 50/50. Камера устанавливается в левый тубус и при необходимости используется адаптер 30/23,2 мм. Это позволяет применять множество различных типов камер независимо от из посадочного размера.

Совершенная осветительная система

Микроскоп Микромед 3 (U2) имеет передовую осветительную систему, построенную по схеме Кёлера. Бинокулярная конструкция с разделением светового потока на камеру и оптический окуляр требует более высокой яркости в пространстве изображений, что необходимо как для комфортного исследования, так и для записи качественных фото и видео файлов. Примененная в микроскопе схема Кёлера позволяет максимально использовать яркость источника света, достигать высокого контраста изображения при отсутствии затемнения краев изображения.

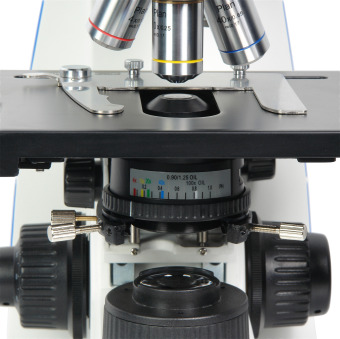

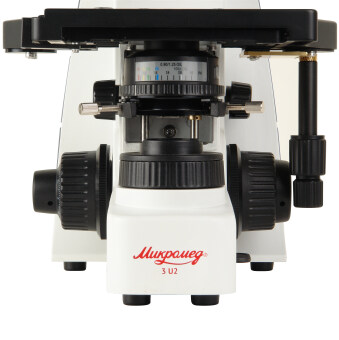

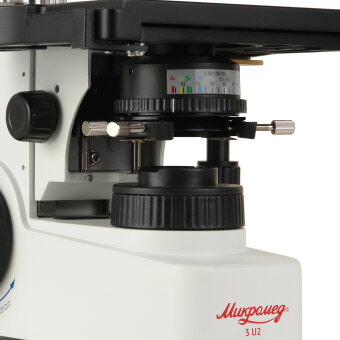

Особенностью микроскопа Микромед 3 (U2) является осветительная система светлого поля с иммерсионным конденсором Аббе 0.90/1.25oil. Числовая апертура конденсора при работе с масляной иммерсией А=1.25. Конденсор имеет центрируемую оправу и регулируемую апертурную ирисовую диафрагму. Диапазон перемещения конденсора по высоте составляет 19 мм. Апертурная диафрагма конденсора имеет шкалу с маркировкой значений увеличений и апертур используемых объективов. В оправе конденсора имеется слот для установки дополнительного устройства - слайдера с кольцевой диафрагмой темного поля. По дополнительному заказу могут быть поставлены иммерсионный конденсор темного поля с А=1.36 – 1.25 и сухой конденсор темного поля с А=0.83 – 0.91. В осветительную систему входит коллектор с полевой диафрагмой и источник света с регулируемой яркостью.

Галогенный или светодиодный

Еще одна особенность микроскопа Микромед 3 (U2) заключается в наличии двух независимых источников света – пользователь может выбрать светодиодный свет или галогенную лампу.  Смена источников производится простой заменой блока лампы с держателем. Выбор типа источника осуществляется исходя из исследовательских задач и характера исследуемого объекта.

Прецизионная фокусировка

Фокусировка микроскопа осуществляется перемещением предметного столика по высоте. Диапазон хода фокусировки 8 мм. Фокусировочный механизм расположен в штативе микроскопа и имеет коаксиальные рукоятки грубой и тонкой фокусировки с регулятором усилия хода и винтовым упором. Перемещение столика при тонкой фокусировке составляет 0,1 мм при повороте рукоятки на один оборот. Цена деления шкалы тонкой фокусировки 1 мкм. Плавность и отсутствие люфтов при движении столика обеспечивают точные механизмы на зубчатых рейках.

Конструкция механизма в сочетании с регулятором усилия фокусировки обеспечивает не только плавный ход и высокую точность настройки фокуса, но и предотвращает самопроизвольное опускание столика.

Точная и надежная механика

Микроскоп оборудован механическим двухкоординатным предметным столиком размером 156 мм х 138 мм. Столик допускает перемещение образца с помощью коаксиальных рукояток в направлениях X и Y в диапазоне 75 мм х 50 мм. Для точного позиционирования образца столик снабжен шкалой с ценой деления 1 мм, и нониусами с ценой деления 0,1 мм. В комплект входит съемный препаратодержатель. Особенность конструкции предметного столика заключается в том, что зубчатые рейки механизма подвижек не выступают за края столика, это делает его эргономичным и безопасным в использовании.

Штатив и основание микроскопа Микромед 3 (U2) изготовлено методом литья под давлением из ударопрочного алюминиевого сплава – это гарантирует надежность конструкции микроскопа, его оптики и механизмов, стабильность и точность настроек. Основание и штатив микроскопа имеют износостойкое покрытие с антистатическими свойствами.

ОСОБЕННОСТИ:

• Увеличение 40х - 1000х. С дополнительной оптикой 20х - 1600х.
• Оптическая система микроскопа скорректирована на бесконечность.
• Объективы с планахроматической коррекцией обеспечивают высокое качество изображения при записи фото и видео файлов, высокую информативность и комфорт при исследованиях.
• Бинокулярная визуальная насадка позволяет вести комфортное наблюдение в оптические окуляры и использовать камеру для записи файлов.
• Два независимых источника света на выбор - светодиод или галогенная лампа.
• Исследования возможны как по методу светлого поля в обычном свете, так и с дополнительными устройствами методами темного поля, фазового контраста и простой поляризации.
• Механизм грубой и тонкой фокусировки с регулятором усилия хода и фиксатором.
• Микроскоп сертифицирован Росздравнадзором и соответствуют стандартам медицинского оборудования для лабораторных и исследовательских работ.

ХАРАКТЕРИСТИКИ:

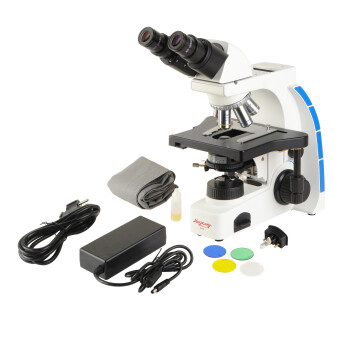

КОМПЛЕКТАЦИЯ:

• Штатив микроскопа Микромед 3 (U2) со встроенным осветителем, механизмом фокусировки, револьверным устройством и предметным столиком – 1 шт
• Бинокулярная насадка, поворотная 360?, с наклоном тубусов 30? – 1 шт
• Револьвер на 5 гнезд для объективов (установлен) - 1 шт
• Двухкоординатный прямоугольный предметный столик 185 мм х 177 мм (установлен) – 1 шт
• Конденсор Аббе, иммерсионный, апертура А=0.9/1.25, со слотом (установлен)– 1 шт
• Объектив планахромат PLAN 4х / 0.13   ? / 0.17- 1 шт
• Объектив планахромат PLAN 10х / 0.25  ? / 0.17  - 1 шт
• Объектив планахромат PLAN 40х / 0.65  ? / 0.17 (подпружиненный) - 1 шт
• Объектив планахромат PLAN 100х / 1.25 ми  ? / 0.17 (подпружиненный) - 1 шт
• Окуляр широкопольный WF10х/22 – 2 шт
• Светофильтр голубой Ø38 мм – 1 шт
• Светофильтр зеленый Ø38 мм – 1 шт
• Светофильтр желтый Ø38 мм – 1 шт
• Светофильтр матовый Ø38 мм – 1 шт
• Сетевой адаптер – 1 шт
• Светодиод 5Вт – 1 шт
• Лампа галогенная 12В/30Вт, цоколь G4 – 2 шт
• Бутылочка с иммерсионным маслом – 1 шт
• Чехол пылезащитный- 1 шт
• Руководство по эксплуатации
• Гарантийный талон
